アイソメ図とは？書き方の基本と配管設計の作図時間を大幅に短縮する方法

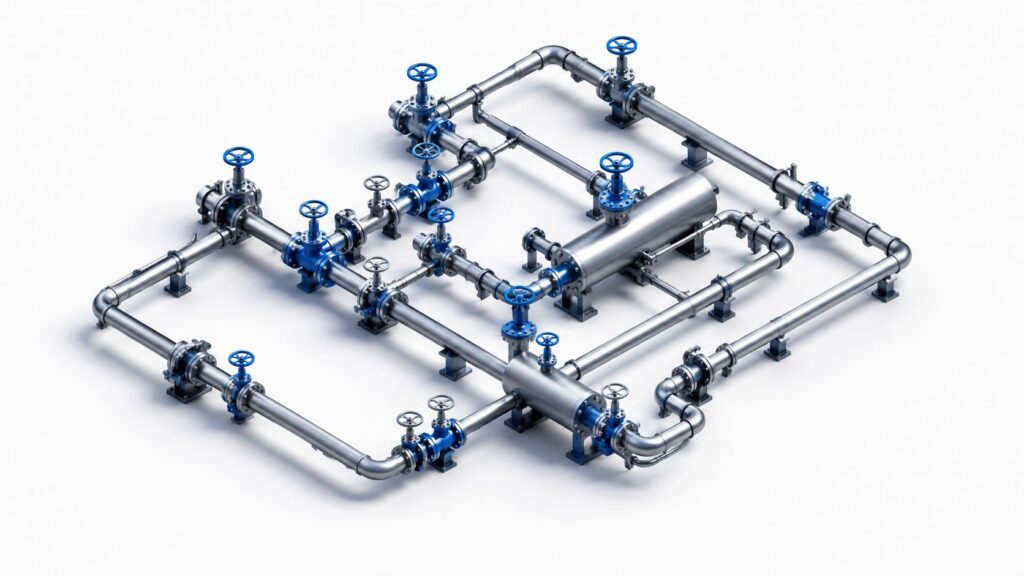

配管アイソメ図の作図に、1枚あたり何時間かけていますか？ 手書きやCADの標準機能だけで作成していると、1枚あたり数時間かかるケースも珍しくありません。しかし同じアイソメ図でも、ツール選びと作業工程の設計次第で作図時間は大きく変わります。 本記事では、プラント配管設計向けのOctave Forte 3Dアドオン「shinsei-macro™」を開発する辰星技研株式会社の視点から、アイソメ図の基本ルール、配管アイソメ図の書き方、スプール図・アクソメ図との違い、そして作成方法別の作図時間を整理します。特に「Forte 3D標準機能で最も時間がかかる意外な工程」については、現場で10年以上アドオン開発に携わる立場から独自の視点でお伝えします。 アイソメ図とは？等角投影図の基本と配管設計での役割 アイソメ図の定義｜120°ルール アイソメ図（Isometric Drawing）とは、立体のX軸・Y軸・Z軸を120°間隔で配置して描く立体図です。「等角投影図」とも言います。3つの軸（X・Y・Z）をそれぞれ120°間隔で投影します。 この120°ルールによって、3次元の立体を1枚の2D図面上で歪みなく表現できるのが最大の特徴です。3面図（正面図・側面図・平面図）のように複数の図を組み合わせる必要がなく、1枚で配管ルート全体を俯瞰できます。 配管アイソメ図が現場で選ばれる3つの理由 配管アイソメ図は、プラント・建築設備・製造業の現場で広く使われています。選ばれる主な理由は次の3つです。 アイソメ図・スプール図・アクソメ図・等角図の違い【用語整理】 配管設計の現場では、似た用語が混在してよく混乱の元になります。代表的な4用語を整理します。 用語 定義 主な用途 アイソメ図 X・Y・Z軸をそれぞれ120°間隔で描き、配管全体のつながりを示す図面。等角投影図とも。 配管ルート全体の把握・設計確認 スプール図 アイソメ図を加工単位（スプール）に分割したもの 工場製作・現場施工の指示書 アクソメ図 水平線に対して幅、奥行きをそれぞれ30°、60°で配置したもの。軸測投影図とも。 建築パース・空間イメージ図 等角図 アイソメ図と同義（英語Isometricの直訳） 機械製図・配管図いずれも 配管設計の実務では、アイソメ図から分割したものがスプール図という関係を押さえておけば、ほとんどの現場で通用します。 配管アイソメ図の書き方【5つの基本ポイント】 配管アイソメ図を描くときのポイントを5つ紹介します。CAD・手書きいずれも基本的なルールは同じです。 Point 1｜P.N.（Plant North）を決める プラント全体を見ての基準方向であるP.N.を決めます。誤記や形状などの混乱を防ぐため、一度決定したらそのプラントは方向を変えないようにしましょう。通常、右上または左上に設定することが多いです。 Point 2｜立体のX・Y・Z軸を120°間隔で描く アイソメ図において、幅と奥行きは水平線に対してそれぞれ30°の角度をつけて描き、高さは水平線に対して垂直に描きます。このとき、3軸の間の角度がそれぞれ120°になっていることを必ず確認します。ここがずれると立体感が崩れてしまい、読み手が方向を誤認しかねません。 Point 3｜情報を正しく記載する アイソメ図では縮尺（スケール）はさほど重要ではありません。それよりも寸法などの数値情報、接続情報、配管ルートが正しく読み取れるかどうかが重要です。そのため単純な配管箇所は多少短く描き（極端な短さは誤読を招くためNG）、バルブや部品が含まれる複雑な個所に対しては長めに描いて情報を記入しやすくするなど、工夫して作図していきます。 Point 4｜配管の交差部分は前後関係をはっきりさせる 複数の配管が立体交差する部分では、手前側の配管を実線、奥側の配管を隠線で表現します。これが抜けると前後関係が読み取れず、配管の通りがイメージしにくくなります。 Point 5｜寸法・記号・補足情報を追記する 配管ルートが描けたら、寸法・EL（エレベーション）表記・配管部品の記号・ラインナンバーを追記します。作図後の修正を減らすには、この段階で「誰が読むのか」を意識して情報密度を調整することが重要です。 配管アイソメ図でよく使う記号・表記ルール 配管アイソメ図には、配管部品や仕様を伝える標準的な記号があります。主なものを整理します。 バルブ・継手・フランジなどの配管部品記号 部品 記号の特徴 ゲートバルブ（仕切弁） 2つの三角形を突き合わせた砂時計形 ボールバルブ ゲートバルブに丸印を重ねた形 チェッキ弁（逆止弁） N字形 90°エルボ 直角に曲がった実線 ティー 配管に対して垂直の短線を追加（T字） レジューサ 径違いを示す円錐形 フランジ接続部 2本線 寸法線・EL表記のルール 寸法は配管の中心線を基準に記入し、EL（Elevation：床・基準面からの高さ）は「EL+2,500」のように基準点からの相対値で表記します。 現場で間違いやすい表記の例 これらは作図後のチェックで修正すると時間がかかるため、最初から作図ルールをテンプレート化しておくのが有効です。 アイソメ図を作成する3つの方法と時間の違い 配管アイソメ図の作成方法は、大きく分けて「手書き」「CAD標準機能」「CAD専用アドオン」の3つがあります。作業時間は方法によって大きく変わります。 作成方法 1枚あたりの目安時間 標準機能比の削減率 特徴 手書き 数時間 ー ・作図者の熟練度によって品質が変わる・現場対応時に有用 Forte 3D標準機能 約30分～1時間※モデル作成時間は含まず 基準（0%） ・3Dモデルから自動作図・素早い修正が可能 shinsei-macro™（専用アドオン） 約5～10分 約83%削減 ・サポート情報の付与が容易（サポート点数による変動ほぼなし） ※ 配管の複雑さ・サポート点数・スキルにより変動します。 shinsei-macro™主要アプリの作業時間削減率｜アイソメ図以外の工程も網羅 アイソメ図の作図だけでなく、shinsei-macro™の17アプリは工程ごとに明確な削減効果を発揮します。代表的な削減率は次のとおりです。 工程 Forte 3D標準 → shinsei-macro™ 併用時の削減率 アイソメ図サポート情報の自社仕様付与（AddSupportAttach） 約83%削減 配管図面ラベルの位置整理（AlignLabel） 約90%削減 配管図面の尺度自動設定（DwgSupportScale） 約50%削減 他ソフトからForte 3Dへの変換（Galaxy2S3D） 約70%以上削減（配管本数増でも削減率は維持） […]
